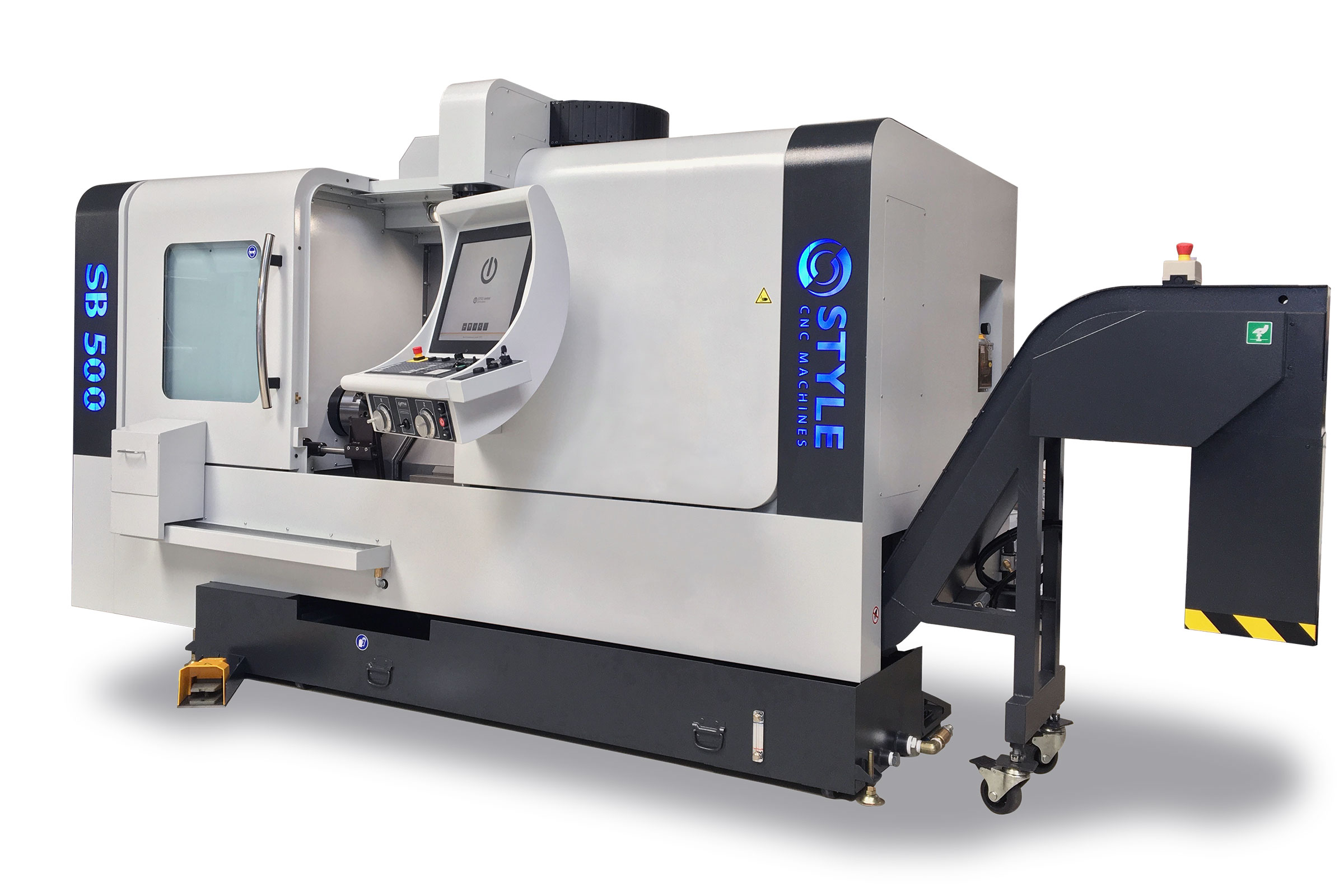

STYLE SB 500 CNC draaibank

De STYLE schuinbed serie bestaat uit drie modellen. Deze serie is ontworpen op basis van de kennis en ervaring van STYLE en van onze klanten waarbij de wensen en eisen zijn vertaald in machines met een 45 graden frame uit één stuk gegoten gietijzer voor hoge belasting en stabiliteit.  De STYLE SB500 is de grootste schuinbed in de range.

STYLE SB 500 CNC Schuinbed draaibank bestuing eerste indruk

Nog vragen of wilt u meer informatie over deze draaibank?

Wij ondersteunen u graag!

Erwin Koelewijn

Sales Noord & Oost Nederland

Michel Haaima

Sales Midden & West Nederland

Jeroen ter Haar

Sales Zuid Nederland

Geert de Langhe

Sales België

STYLE SB 500 CNC draaibank, de beste schuinbed draaibank voor de draaiende specialist

STYLE SB 500 CNC draaibank kort op een rij:

  • 45 graden frame uit één stuk gegoten voor hoge belasting
  • Breed uit elkaar staande geleidingen bieden een zeer stabiele
    ondersteuning voor het top support
  • Draaidiameter van 610 mm
  • Toerental maximaal 3500 rpm (15/18.5 kW)
  • Leverbaar met STYLE Besturing en ook met andere besturingen

Optimale productiviteit en flexibiliteit met unieke STYLE besturing op een SB 500

Alle STYLE CNC machines worden geleverd met de unieke STYLE Besturing, zo ook de SB500. Enkele voordelen van de unieke besturing is dat DxF bestanden direct geïmporteerd kunnen worden, mogelijkheid tot uitvoeren van grote G-code programma’s en het 3D simulatie programma waarmee de productietijd kan worden berekend en getest. De SB serie is ergonomisch ontwikkeld waardoor gereedschappen en werkstukken makkelijk kunnen worden gewisseld. Het 45 graden bed, in combinatie met de makkelijk te openen veiligheidsdeuren maken het laden en lossen van grote producten eenvoudig.

Programmeren vanaf kantoor
Al uw programma’s die u wilt gaan frezen kunt u op een USB-stick plaatsen, maar ook is het mogelijk om de computer van de freesbank in uw netwerk te plaatsen. Hierdoor kunt u buiten de machine om uw programma’s programmeren.

SB detail foto
Machine STYLE SB 500
Maximale draaidiameter mm 612
Draaidiameter over beschermkap mm 390 (700) / 420 (1200)
Maximaal te draaien diameter mm 500
Maximaal te draaien lengte mm 700 / 1200
Hoek X-beweging º 30
SB hoofdspindel detail foto
Hoofdspindel STYLE SB 500
Motorvermogen (S6) kW 15 / 18.5 (18.5 / 22)
Max. toerental rpm 3500 (2700 / 2500)
Spindel opname A2-8 (A2-11 / A2-11)
Doorlaat hoofdspindel ø mm 86 (101 / 116)
Doorlaat door trekbuis ø mm 75 (90 / 105)
Diameter hydraulische klauwplaat ø mm 250 (300 / 380)
SB hoofdspindel detail foto
detail SB 250
X- en Z-as STYLE SB 500
Ijlgang X / Z m/min 20 / 24
Voeding m/min 10
Type X / Z as constructie Box
detail losse kop
Losse kop STYLE SB 500
Pinole mm ø 85
Slag pinole mm 120
Opname pinole MK 5
detail losse kop
detail productwisselaar
Wisselaar STYLE SB 500
Type wisselaar Servo / Hydraulisch
Type BOT / VDI
Afmeting 40
Aantal posities # 12
Afmeting draaigereedschap mm 25
Maximale diameter boring bar mm ø 40
header SB machines
Algemeen STYLE SB 500
Gewicht kg 5500 / 6000
Machine afmetingen (l/b/h m 3.0 x 1.8 x 1.8
3.6 x 1.8 x 1.8
