De STYLE 510 CNC draaibank is uitermate geschikt voor de productie van maatwerk, kleine series en revisiewerk. Voor de draaispecialist die snel wil werken, hoogwaardige producten maakt en snel wil schakelen tussen producten. De STYLE draaibanken zijn CNC gestuurde machines met een zeer toegankelijke bediening met altijd goed zicht op tekening en product. Ook de handbediening voor de ervaren draaier werkt snel en direct.
Nog vragen of wilt u meer informatie over deze draaibank?
Wij ondersteunen u graag!
Erwin Koelewijn
Sales Noord & Oost Nederland
STYLE 510 CNC draaibank, de beste draaibank voor enkelstuks en kleine series
STYLE 510 CNC draaibank kort op een rij:
- Uiterst stabiel gietijzeren machineframe
- Doorlaat 80 mm of 102 mm
- Hoog koppel (versnellingsbak i.c.m. zware hoofdmotor)
- Afstand tussen de centers van 1350/1850 mm
- Keuze uit motorvermogen 7.5 kW of 11 kW
Unieke STYLE besturing op een STYLE 510 CNC draaibank

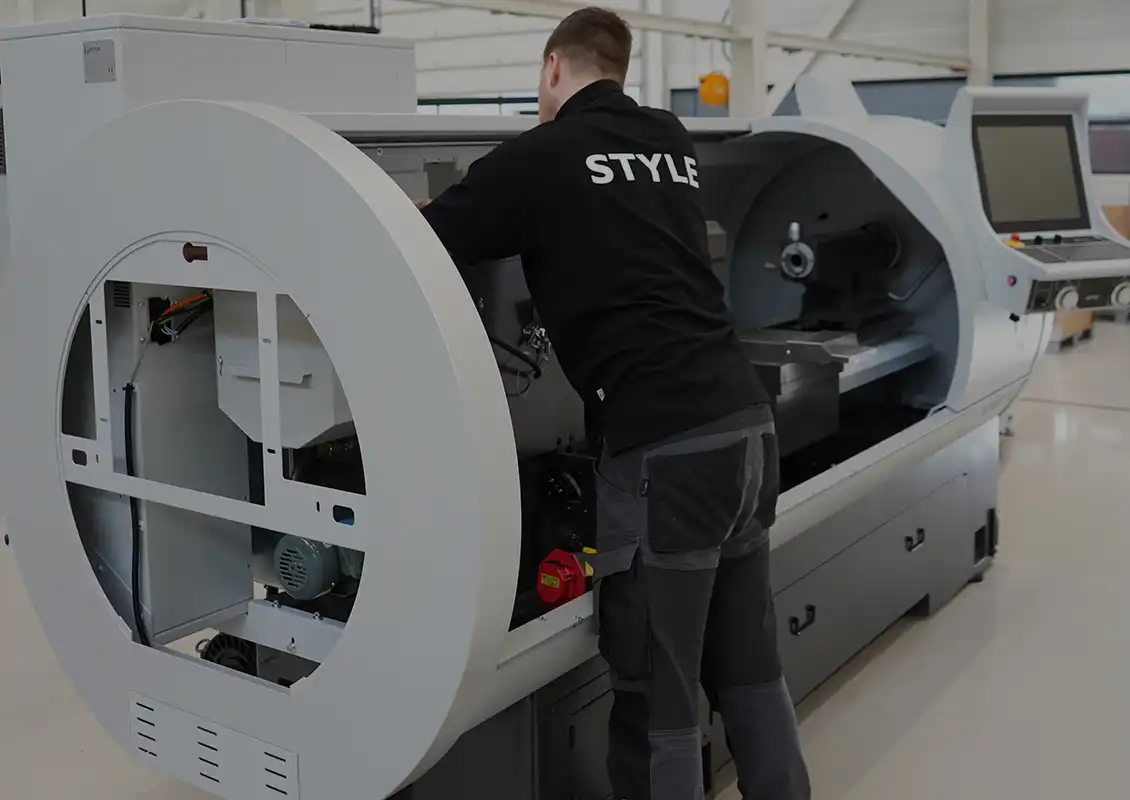

De STYLE 510 Draaibank is net als de andere machines in de series volledig gesloten waardoor de spanen en koelvloeistof binnen uw machine blijft. De deuren van de machine kunnen volledig open gedaan worden waardoor de toegang tot de machine compleet open is. De naam van de ‘510’ draaibank heeft te maken met de draaidiameter over het bed, dat is 510 mm. De draaidiameter over het support is 300 mm. De afstand tussen de centers is standaard 1350 mm en kan ook worden geleverd met een afstand van 1850 mm.
Programmeren vanaf kantoor
Al uw programma’s die u wilt gaan draaien kunt u op een USB-stick plaatsen, maar ook is het mogelijk om de computer van de draaibank in uw netwerk te plaatsen. Hierdoor kunt u buiten de machine om uw programma’s programmeren.
| Machine | STYLE | 510 |
|---|---|---|
| Draaidiameter over bed | mm | 510 |
| Draaidiameter over support | mm | 300 |
| Afstand tussen centers | mm | 1350 / 1850 |
| Bedbreedte | mm | 330 |
| Max. gewicht tussen de centers | kg | 600 / 750 |
| Hoofdspindel | STYLE | 510 |
|---|---|---|
| Motorvermogen (S6) | kW | 7.5 / 11 |
| Doorlaat hoofdspindel | ø mm | 80 / 102 |
| Max. koppel hoofdspindel (S6) | Nm | 718 / 1050(80) |
| icm versnellingsbak | 1180(102) | |
| Max toerental | rpm | 2500(80) / 2100(102) |
| Spindel opname | D1-8 |
| X- en Z-as | STYLE | 510 |
|---|---|---|
| Kogelomloop spindel ø X-as | mm | 25 |
| Kogelomloop spindel ø Z-as | mm | 40 |
| Ijlgang | m/min | 8 |
| Voeding | mm/min | 0.01 – 2000 |
| Losse kop | STYLE | 510 |
|---|---|---|
| Pinole | ø mm | 75 / 80 |
| Slag pinole | mm | 150 |
| Opname pinole | MK | 5 |
| Algemeen | STYLE | 510 |
|---|---|---|
| Gewicht | kg | 2700 / 3250 |
| Machine afmetingen (l/b/h) | m | 3.2 x 1.8 x 1.8 (1350) |
| 3.2 x 1.8 x 1.8 (1850) |
| Opties | STYLE | 510 |
|---|---|---|
| Automatische geschakelde versnellingsbak | – | |
| Automatische spanentransporteur | optie | |
| Automatische gereedschap wisselaar | optie | |
| Gepositioneerde C-as | – | |
| Automatische gereedschap wisselaar met aangedreven gereedschap | – | |
| Vaste bril (3 punts) | ø mm | 20 – 150 / 10 – 300 |
| Vaste bril (2 punts) | ø mm | – |
