STYLE 1200 – 1500 CNC draaibank
De STYLE CNC-draaibanken van 1200 tot 1500 combineren precisie en betrouwbaarheid met gebruiksgemak, waardoor grote werkstukken efficiënt bewerkt kunnen worden. Ideaal voor het produceren van hoogwaardige enkelstuks en kleine series, zonder dat ingewikkelde CNC-programmering nodig is.
| Draaidiameter over bed | 1200 – 1500 mm |
| Draaidiameter over support | 820 – 1120 mm |
| Afstand tussen centers | 1500 – 16000 mm |
| Bedbreedte | 692 mm |
| Motorvermogen (S6) | 37 / 45 / 55 |
| Doorlaat hoofdspindel | 165- 550 Ø mm |
| Besturing | STYLE 2024 edition draaien |
Optioneel volledig afgesloten plaatwerk
STYLE 1200 – 1500 Specificaties
Besturing
Uitgerust met de STYLE 2024 edition draaien
Machine
| Draaidiameter over bed | 1200 / 1300 / 1400 / 1500 mm |
| Draaidiameter over support | 820 / 920 / 1020 / 1120 mm |
| Afstand tussen centers | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 mm |
| Bedbreedte | 692 mm |
| Aantal geleidingen | 3 |
Hoofdspindel
| Motorvermogen (S6) | 37 / 45 / 55 kW |
| Doorlaat hoofdspindel | 165 / 230 / 305 / 360 / 410 / 550 Ø mm |
| Max. toerental | 660 / 660 / 400 / 300 / 250 / 250 rpm |
| Spindel opname | A2-11 / A2-15 / A2-20 / A2-28 / A2-28 |
Max. werkstuk gewicht (gebalanceerd t.o.v doorlaat)
Doorlaat hoofdspindel 165 Ø mm
| In klauwplaat | 1500 kg |
| Klauwplaat i.c.m. losse kop | 5000 kg |
| Klauwplaat i.c.m. losse kop 1 vaste bril | 8000 kg |
| Klauwplaat i.c.m. losse kop 2 vaste brillen | 12000 kg |
Doorlaat hoofdspindel 230~550 Ø mm
| In klauwplaat | 1900 kg |
| Klauwplaat i.c.m. losse kop | 5400 kg |
| Klauwplaat i.c.m. losse kop 1 vaste bril | 8400 kg |
| Klauwplaat i.c.m. losse kop 2 vaste brillen | 12400 kg |
X- en Z-as
| X-as slag | 600 / 650 / 700 / 750 mm |
| Z-as slag | DBC minus 650 |
| Ijlgang | 5 m/min |
| Voeding | 5 m/min |
Losse kop
| Pinole | 1402 / 2002 / 3004 Ø mm |
| Slag pinole | 330 mm |
| Opname pinole | 6 MK |
2 Niet mogelijk met meedraaiende pinole, 4 Altijd complete hydraulische losse kop (pinole + losse kop) met meedraaiende pinole (MT6) & spindelopname A2-11
Algemeen
| Gewicht | 10500 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 / 17000 / 18000 / 19000 / 20000 / 21000 / 22000 / 23000 / 24000 / 25000 kg |
| Lengte | 4930 / 5430 / 6430 / 7430 / 8430 / 9430 / 10430 / 11430 / 12430 / 13430 / 14430 / 15430 / 16430 / 17430 / 18430 / 19430 mm |
| Breedte | 2960 mm |
| Hoogte | 2550 mm |
Heeft u nog meer vragen over onze cnc machines?
Onze vertegenwoordigers staan voor u klaar
STYLE 1200 – 1500 CNC besturing
Eenvoudig programmeren van grote werkstukken met de STYLE CNC besturing
De STYLE 1200 – 1500 CNC-draaibanken zijn ontwikkeld voor het bewerken van grote werkstukken, zonder dat dit ten koste gaat van gebruiksgemak. De STYLE besturing: STYLE 2024 edition draaien maakt het mogelijk om draaiwerk in eigen huis uit te voeren met technisch onderlegde medewerkers, zonder afhankelijk te zijn van gespecialiseerde CNC-draaiers. Ook bij complexe producten blijft de bediening overzichtelijk en beheersbaar.

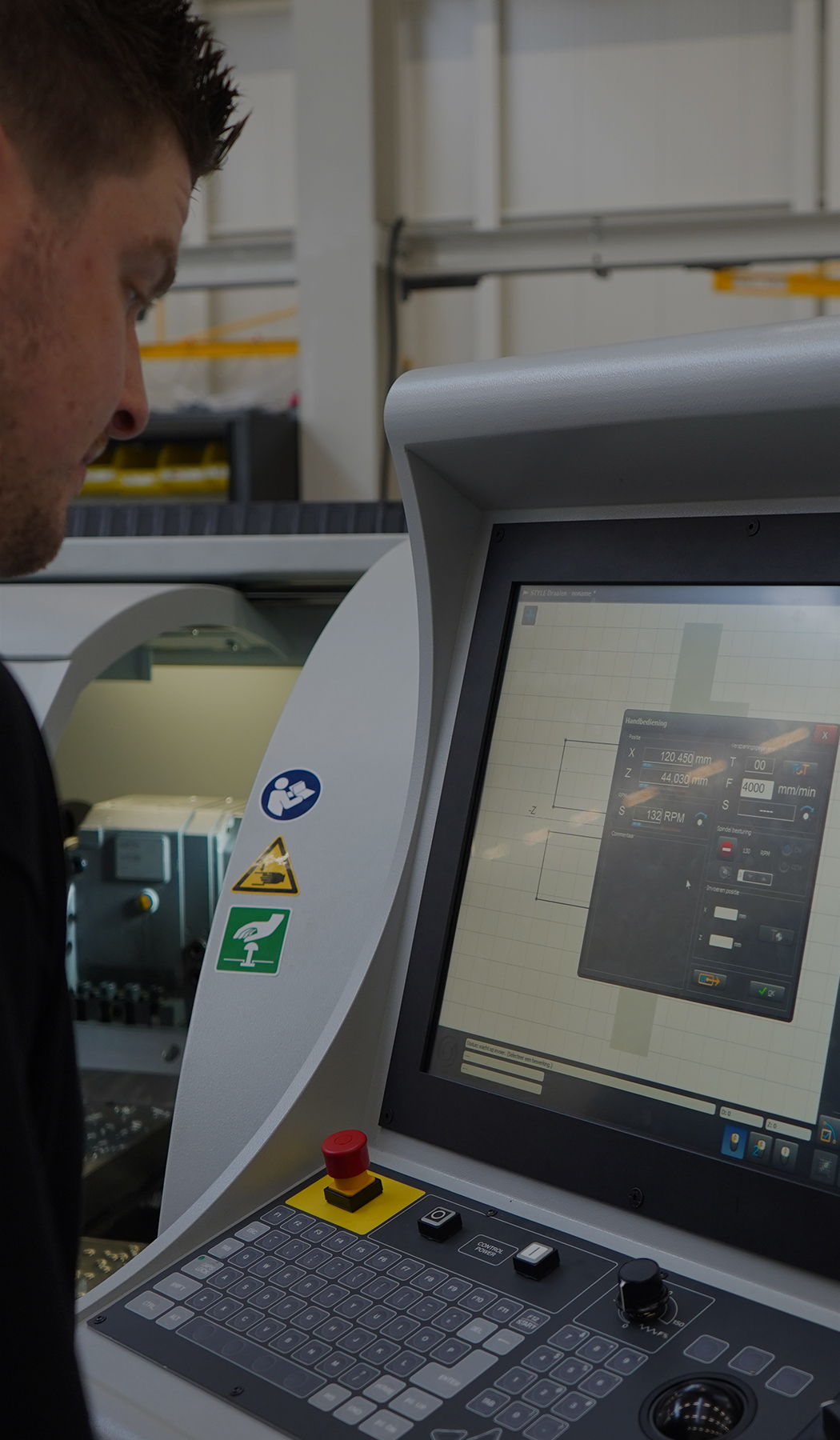

De operator werkt stap voor stap door het programmeerproces, direct aan de machine en zonder CNC-codes. Dankzij de duidelijke simulatie is vooraf zichtbaar hoe het product wordt verspaand, wat zekerheid geeft tijdens instellen en produceren. Dit verlaagt de kans op fouten en verkort de inwerktijd aanzienlijk. Voor enkelstuks en kleine series bieden de STYLE 1200 – 1500 draaibanken daarmee een betrouwbare en flexibele oplossing, waarbij uw eigen team centraal staat in het productieproces.

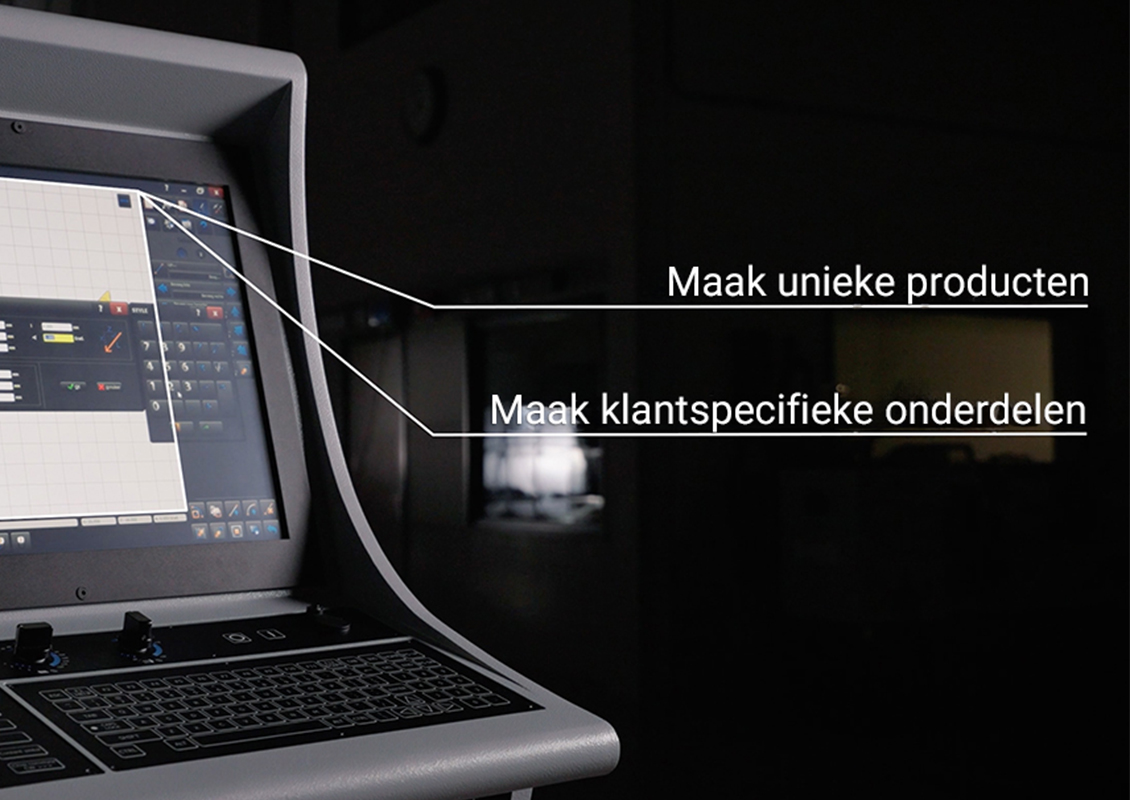

Met het STYLE-besturingssysteem creëert u eenvoudig unieke en volledig klantspecifieke onderdelen. Zonder complexe handelingen of externe programmeurs. Gewoon zelf, direct op de machine.
STYLE 1200 – 1500 Gebouwd in Nederland
Nederlandse assemblage voor zware en nauwkeurige toepassingen

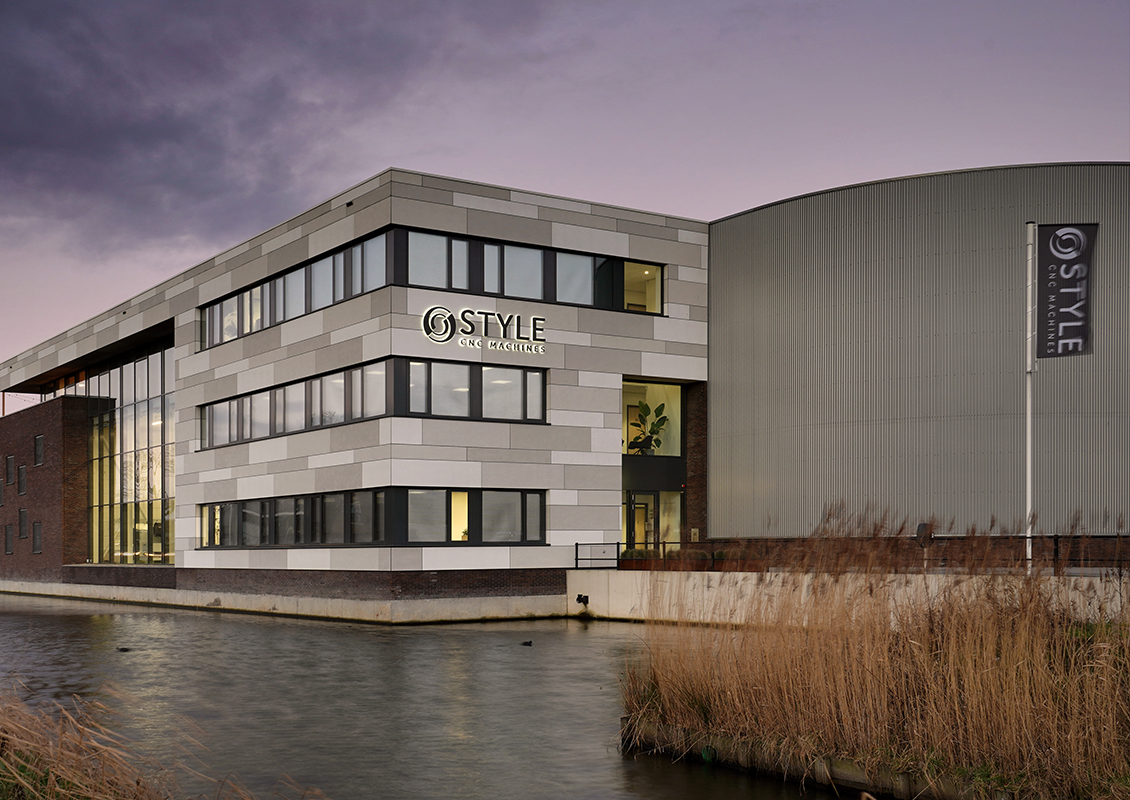

De STYLE 1200 – 1500 CNC draaibank wordt in Nederland ontwikkeld, geassembleerd en uitvoerig getest. In onze assemblage in Bunschoten bouwen ervaren vakmensen iedere machine stap voor stap op, met focus op stabiliteit, nauwkeurigheid en een lange levensduur. Dit maakt de STYLE 1200 – 1500 geschikt voor zowel enkelstuks als kleine series in zwaardere toepassingen.
De robuuste machineframes worden geproduceerd door een vaste productiepartner in Taiwan. Tijdens dit proces houden onze eigen specialisten en het R&D-team nauw toezicht op materiaalkeuze en afwerking. Na aankomst in Nederland worden de machines voorzien van Fanuc-aandrijvingen, degelijk plaatwerk, klantspecifieke uitbreidingen en de eigen STYLE-besturing.
Deze STYLE-besturing is volledig in huis ontwikkeld en continu doorontwikkeld. De bediening is overzichtelijk en praktisch ingericht, waardoor zowel ervaren CNC-operators als minder ervaren gebruikers efficiënt met de machine kunnen werken. Door internationale productie te combineren met Nederlandse assemblage en support, staat de STYLE 1200 – 1500 garant voor betrouwbare prestaties en ondersteuning vanuit Nederland.
